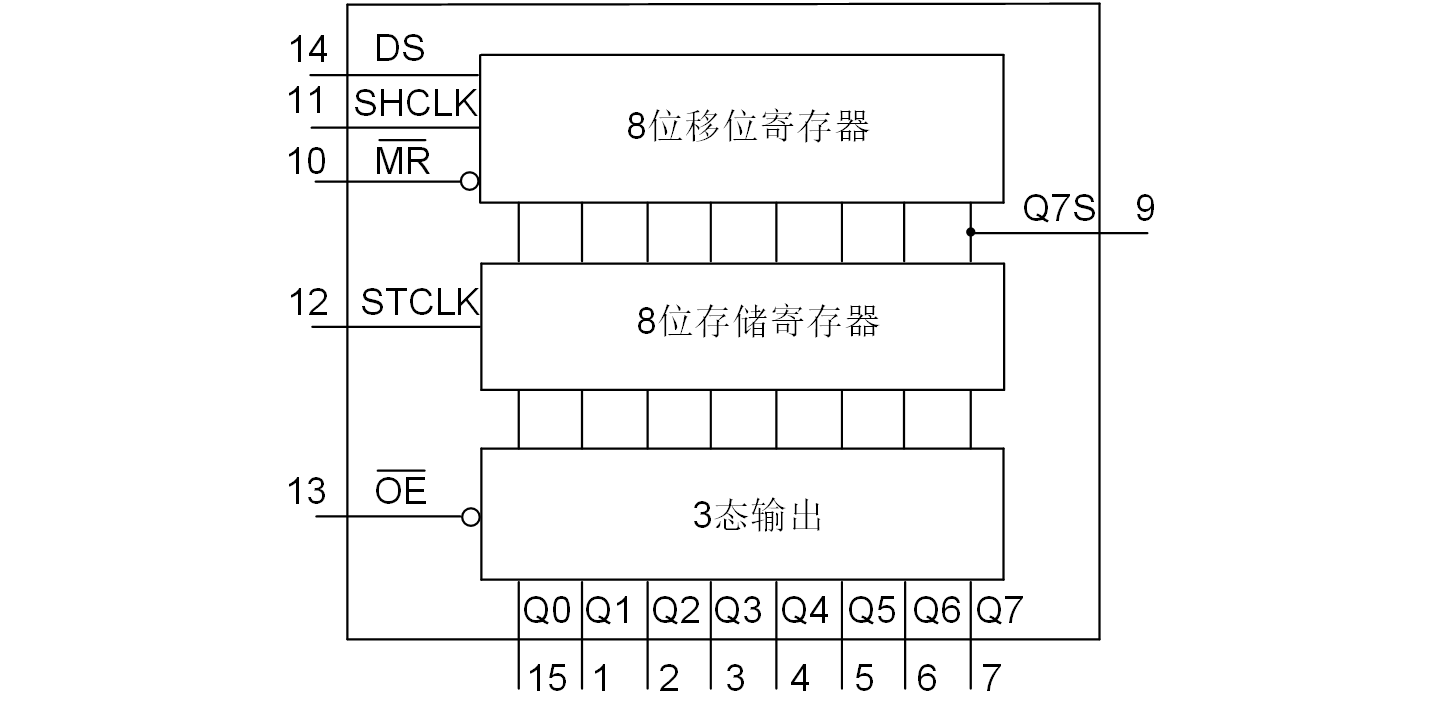

SLP74HC595包含了8位串行輸入、并行輸出的移位寄存器，為D型存儲寄存器提供數據。該存儲寄存器具有并行三態輸出。
移位寄存器和存儲寄存器具有相互獨立的時鐘。在移位寄存器輸入時鐘（SHCLK）上升沿，數據被移出。在存儲寄存器輸入時鐘（STCLK）上升沿，各寄存器數據傳輸到存儲寄存器中。如果兩個時鐘上升沿同時到來，移位寄存器始終領先存儲寄存器一個時鐘脈沖。
移位寄存器具有串行輸入（DS）以及串行標準輸出（Q7S），用于級聯。同時所有8個移位寄存器都帶有異步復位（低電平有效）。存儲寄存器設有8位三態總線驅動輸出。輸出使能輸入端（OE）為低電平時，存儲寄存器的值就輸出。輸出使能輸入端（OE）為高電平時，除Q7S之外所有輸出端均處于高阻抗狀態。
工作電壓范圍：2V~6.0V
8位串行輸入并行輸出移位
具有三態輸出的存儲寄存器
CMOS電平輸入
ESD保護性能：
HBM>2000V
CDM>1000V
閂鎖性能超過100mA
額定溫度范圍：-40°C~+85°C和-40°C~+125°C
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SLP74HC595SC | SOP-16-225-1.27 | 74HC595 | 無鹵 | 料管 | |
| SLP74HC595SCTR | SOP-16-225-1.27 | 74HC595 | 無鹵 | 編帶 | |
| SLP74HC595JSTR | TSSOP-16-225-0.65 | 74HC595 | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SLP74HC595 | 301 | 2024-03-25 | SLP74HC595 簡要版說明書 |
